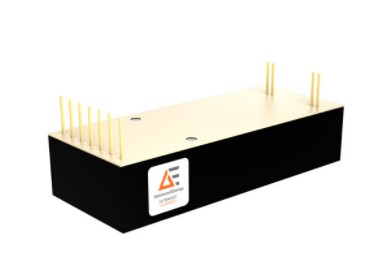

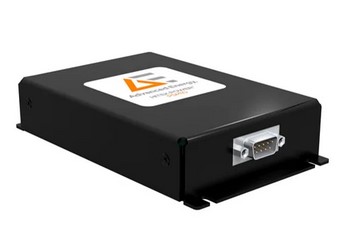

Die geregelten DC-zu-DC-Versorgungen der UltraVolt High Power C-Serie von Advanced Energy sind optimal für Anwendungen mit Lasern, Kappenladung, gepulster Leistung, Impulsgeneratoren und Testgeräten.
- Maximale Ausgangsspannung/-leistung: 60 kV DC/250 W
- Typ: Einzelausgang
- Restwelligkeit: < 10.000 ppm
- Steuerschnittstelle: Analog
- Temperaturkoeffizient: Bis 25 ppm/⁰C
Überblick
-
Die UltraVolt High Power C-Serie umfasst 17 hocheffiziente Modelle, die von 125 bis 60.000 VDC reichen. Sie sind mit positiver oder negativer Polarität mit einem Ausgang erhältlich. Profitieren Sie von bis zu 250 W Schnellladeleistung mit weniger als 1 % Überschwingen bei einem 24 VDC-Eingang. Einfache Steuerung und Überwachung von Hochspannungsausgang und -strom über eine der mehreren verfügbaren analogen Schnittstellen. Die High Power C-Serie ist eine intelligente Wahl für Anwendungen, die mehr als 30 W an hoher Leistungsdichte benötigen.
Vorteile
- Reduzieren Sie den Platzbedarf des Systems und vereinfachen Sie die Verpackungsanforderungen
- Erzielen Sie einen höheren Systemdurchsatz mit schneller Kondensatorladung
- Minimieren Sie die Belastung von Speicherkondensatoren, verbessern Sie die Systemzuverlässigkeit, vereinfachen Sie das Produktdesign
- Bieten eine reaktionsschnellere und anpassungsfähigere Steuerung der Ladung von Hochspannungskondensatoren
- Erweitern Sie die Möglichkeiten der mechanischen Integration und Verbindung
Merkmale
- Schnelle Ladeleistung durch ein optimiertes Design
- Begrenztes Überschwingen, je nach Anwendung typischerweise weniger als 1 % des Hochspannungssollwerts
- Hohes Verhältnis von Leistung zu Gehäusegröße
- Die voll ausgestattete analoge Schnittstelle umfasst Spannungs-/Stromregler und -monitore
- Auswahl an elektrischen und mechanischen Integrationsmöglichkeiten
| Input Voltage | 24 VDC, positive polarity only |
| High Voltage Outputs | Single, positive, or negative polarity |
| High Voltage Overshoot | < 1% (from 10 to 100% HVout) |
| Temperature Coefficient | 50 ppm/⁰C (25 ppm/⁰C optional) |
| Maximum Output Power | 60, 125, or 250 W |
Hochspannungs-Ausgangsbereich
| 1/8C | 0 to 125 VDC | 12C | 0 to 12,000 VDC |
| 1/4C | 0 to 250 VDC | 15C | 0 to 15,000 VDC |
| 1/2C | 0 to 500 VDC | 20C | 0 to 20,000 VDC |
| 1C | 0 to 1000 VDC | 25C | 0 to 25,000 VDC |
| 2C | 0 to 2000 VDC | 30C | 0 to 30,000 VDC |
| 4C | 0 to 4000 VDC | 40C | 0 to 40,000 VDC |
| 6C | 0 to 6000 VDC | 50C | 0 to 50,000 VDC |
| 8C | 0 to 8000 VDC | 60C | 0 to 60,000 VDC |
Welligkeit
| Lowest available with standard configuration at 100% LOAD,100% HVout | |
| All Models | < 10,000 ppm |
Umwelt
| Operating Temperature Range | -40 to 65⁰C (-40 to 149⁰F) case temperature |
| Storage | -55 to 105⁰C (-67 to 222⁰F) case temperature |
| Humidity | to 95% RH, non-condensing |
Mechanisch
| L x W x H | Product sizes vary by model. See data sheet for details. |
| Case Construction | Anodized aluminum |
| Encapsulation | Silicone-based RTV (contact factory for other options) |
Schnittstelle
| Analog Control Interfaces | Standard, -I5, -I10 |
| Control Signal Levels | Voltage: 0 to 5 VDC (I5) or 0 to 10 VDC (I10)
Current: Monitor only (standard interface); 0 to 5 VDC (I5) or 0 to 10 VDC (I10) (full-scale) depending on model |
| Monitor Accuracy | Voltage/Current Output: ± 2% (standard interface), ± 1% (-I5/-I10 interfaces) |
| Control Accuracy | Voltage Output: ± 2% (standard interface)
Voltage/Current Output: ± 1% (-I5/-I10 interfaces) |
| HV Output Enable/Disable | Yes |
Optionen & Zubehör
| Mechanical Mounting | Enable PCB or chassis mounts with brackets and mounting accessories |
| Temperature Stability | Utilize temperature coefficients of 25 ppm/⁰C to improve the stability of high voltage output |
| Heat Sinks | Attach finned-aluminum heat sinks to help dissipate heat in challenging environmental conditions |
| Arc Control | Detect and quench arcing on the high voltage output |
